LightFORCE kapcsolócsatlakozó – Ford Ranger PX / Mazda BT-50 kompatibilis

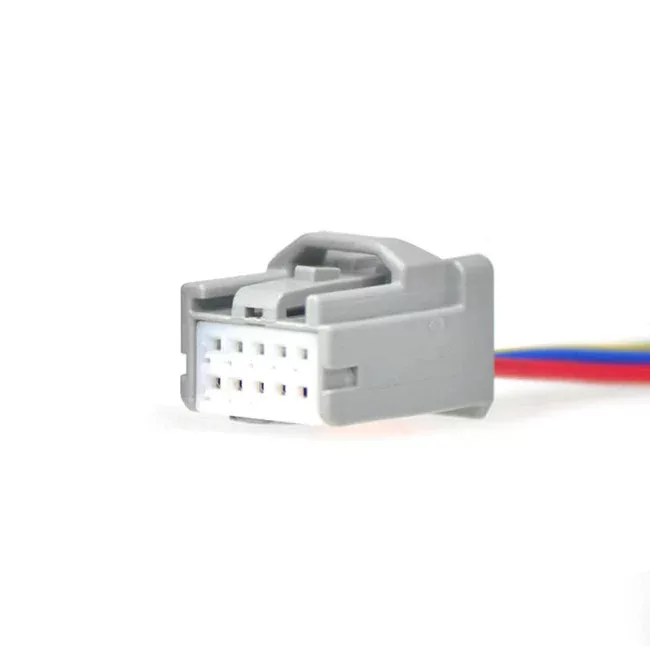

Kapcsolócsatlakozó, amely a Lightforce által forgalmazott Ford/Mazda kapcsolókhoz készült cserealkatrész.

Csak csatlakozó (100 mm hosszú), kompatibilis a Ford Ranger PX1 és a második generációs Mazda BT50 modellekkel (2011 októbertől gyártott változatok), OEM távolsági fényszóró kapcsolóhoz.

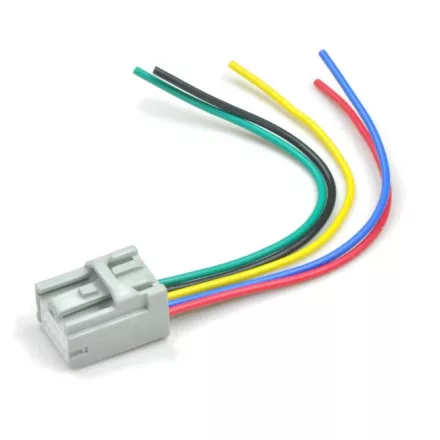

Bekötési útmutató:

• Piros vezeték: Megvilágítja a kék jelzőfényt a kapcsolón, amikor az bekapcsolt állapotban van. Ehhez a funkcióhoz csatlakoztasd a sárga vezetékkel.
• Kék vezeték: 12V bemenet a távolsági fényszóró áramkörből.
• Sárga vezeték: 12V kapcsolt kimenet, csatlakoztasd a piros vezetékhez, majd a relé {87} pontjához.
• Fekete vezeték: Földelés (negatív).
• Zöld vezeték: 12V a műszerfal világítási körből (a Roo logó vagy ikon megvilágításához).
